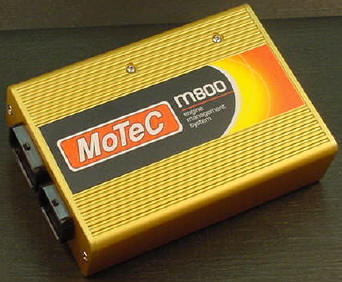

 Unidad de control electronica ecu 2 |
Los motores diesel con gestión electrónica al igual que los motores de inyección de gasolina, llevan una unidad de control electrónica (ECU) o centralita. La unidad de control es de técnica digital, funciona como un ordenador, tiene un microprocesador que compara las distintas señales que recibe del exterior (sensores) con un programa interno grabado en memoria y como resultado genera unas señales de control que manda a los distintos dispositivos exteriores que hacen que el motor funcione. La ECU adapta continuamente sus señales de control al funcionamiento del motor. La unidad de control en algunos casos esta colocada en el habitáculo de los pasajeros para protegerla de las influencias externas, algunas marcas colocan la (ECU) en el vano motor.
Si el aire que aspira el motor alcanza temperaturas altas o al decrecer la densidad del aire, la ECU reduce la cantidad de inyección a plena carga a fin de limitar la formación de humos de escape. La ECU también reduce la cantidad de inyección de combustible a plena carga, si la temperatura refrigerante motor alcanza valores muy elevados que puedan poner en peligro el motor.
Las señales que recibe la ECU de los distintos sensores son evaluadas continuamente, en el caso de que falle alguna señal o sea defectuosa, la ECU adopta valores sustitutivos fijos que permitan la conducción del vehículo hasta que se pueda arreglar la avería. Si hay alguna avería en el motor esta se registrará en la memoria de la ECU. La información sobre la avería podrá leerla el mecánico en el taller conectando un aparato de diagnosis al conector que hay en el vehículo a tal efecto. Si se averían los sensores o los elementos de ajuste que podrían suponer daños en el motor o conducir a un funcionamiento fuera de control del vehículo, se desconecta entonces el sistema de inyección, parándose lógicamente el vehículo.
Para informar al conductor de que algún sistema del motor esta fallando, la ECU enciende un testigo en el tablero de instrumentos.
El testigo se enciende cuando hay un fallo en alguno de los siguientes componentes:
El testigo de avería cuando se enciende indica al conductor que debe dirigirse al taller para hacer una revisión del vehículo.
Para poder consultar los fallos en el funcionamiento del motor así como para poder hacer pruebas y ajustes en los elementos que lo permiten necesitamos un aparato de diagnosis que nos va a servir para:
Las centralitas están diseñadas para interpretar las señales de ciertos componentes del vehículo y responder segun estas señales, dejamos una lista de las señales más comunes que tienen que interpretar tanto de entrada como de salida.
ECU. Señal del sensor de presión atmosférica quese encuentra en la misma ECU.
Se tienen otras señales de entrada en caso de que el vehículo monte caja de cambios automática, aire acondicionado e immovilizador.
Se tienen otras señales de salida en caso de que el vehículo monte inmovilizador y otros extras.
|
|
|
||||||||||
|
|
|||||||||||
