Instalación de una pantalla TFT en el techo del coche

Instalación de una pantalla TFT en el techo del coche

Instalación de una pantalla TFT en el techo del coche

En este apartado crearemos un soporte para una pantalla TFT paracoche. La ubicación en este caso ha sido en el techo, allí donde seencuentran la luz de cortesía y la luz de lectura, por lo que solo servirápara que la pantalla la pueden ver los ocupantes traseros, ya que alestar inclinada y tan cerca de los ocupantes delanteros, estos nopodrán disfrutar de ella.

 Pantalla tft techo 100.jpg

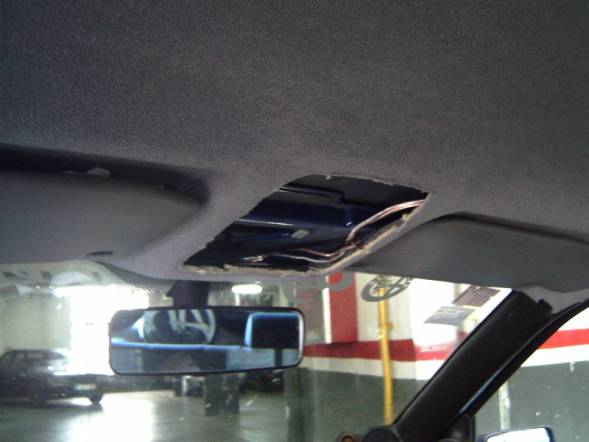

Desmontamos el soporte de las luces y desmontamos todos losplásticos para quedarnos con la estructura que soporta estosmecanismos.

 Pantalla tft techo 100.jpg

 Pantalla tft techo 100.jpg

Fabricamos una caja de madera con hueco para ubicar la pantalla.

 Pantalla tft techo 100.jpg

 Pantalla tft techo 100.jpg

La situamos dentro del soporte, utilizando silicón caliente la sujetamosy probamos que entre correctamente y que su inclinación seabuena.

 Pantalla tft techo 100.jpg

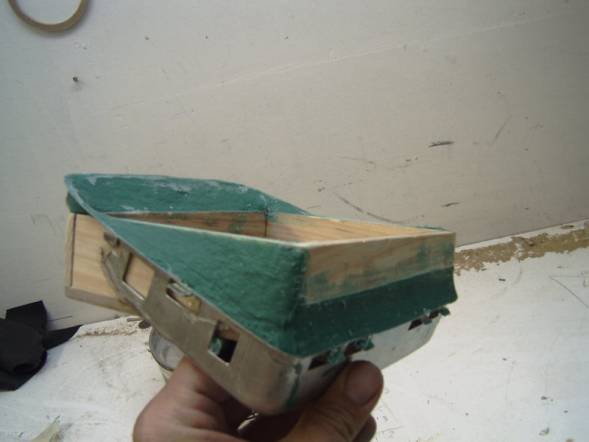

Seguidamente le colocamos pasta para resanar a todo su alrededordando la forma que mas nos guste.

 Pantalla tft techo 100.jpg

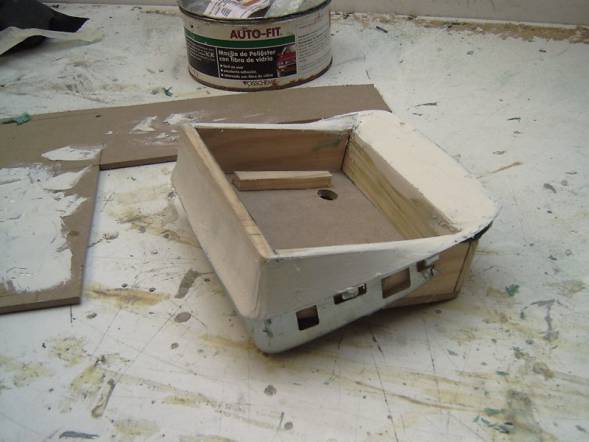

Hacemos una primera lijada y rematamos la moldura con pasta finao plaste, para finalizar la moldura antes de tapizarla.

 Pantalla tft techo 100.jpg

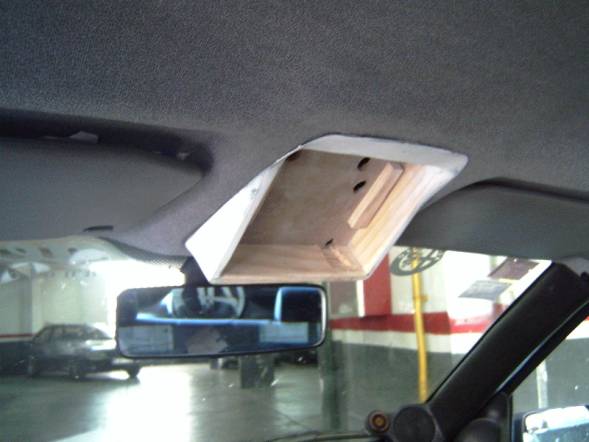

La comprobamos de nuevo en el coche.

 Pantalla tft techo 100.jpg

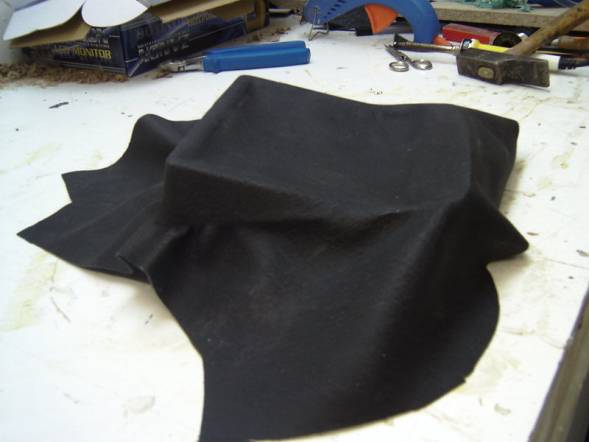

Y para terminar, tapizamos con vinil o con alfombra, o podemosaplicar pintura.

 Pantalla tft techo 100.jpg

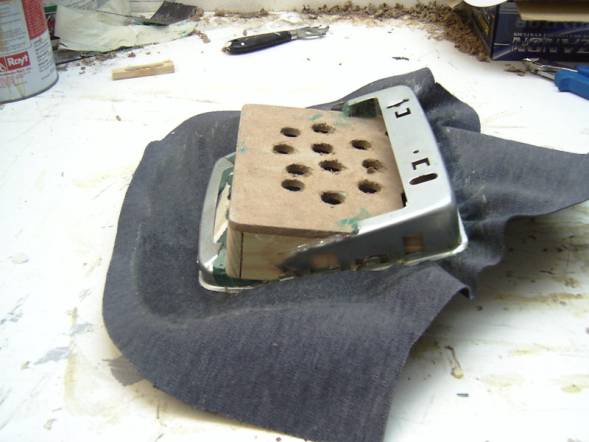

Rematamos el tapizado por detrás.

 Pantalla tft techo 100.jpg

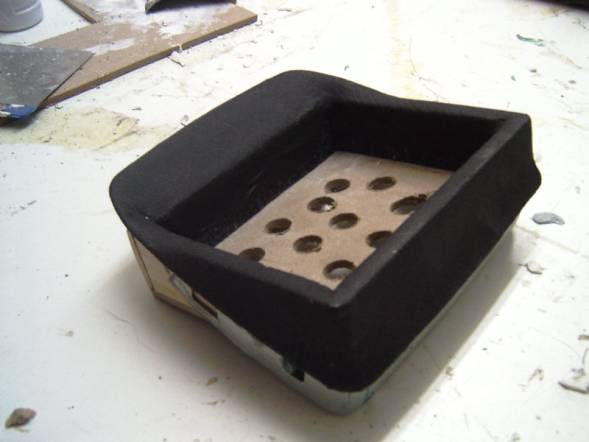

Y hacemos algunos agujeros por detrás para la ventilación de lapantalla.

 Pantalla tft techo 100.jpg

La conexión de éstas pantallas es muy sencilla, únicamente debesconectar el positivo a batería, negativo a tierra, y las entradas devideo RCA a la sálida de video de tu reproductor.

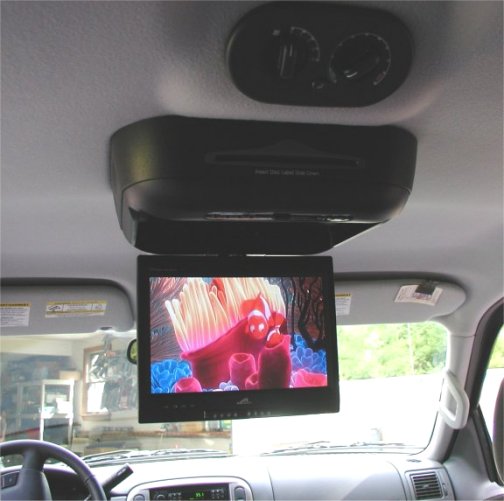

Para la instalación de pantallas que ya vienen diseñadas para sercolocadas en el techo de los vehículos, ya únicamente tenemos quebuscar un lugar adecuado para colocarla en nuestro vehículo,empotrarla o fijarla por medio de fijas al techo, y hacer lasconexiones correspondientes.

 Pantalla tft techo 100.jpg

La colocación de pantallas en nuestro vehículo tiene cabida en unsin fin de lugares, es solo cuestión de necesidades y de gustos, y deechar a volar un poco la imaginación y aplicar los conocimientosadquiridos con este manual.

Es solo cuestión que le eches un ojo a las instalaciones que seanexan a este manual, para que te des un sin fin de ideas.
