Conexión de una caja de discos

Conexión de una caja de discos

Conexión de una caja de discos

Como se recomienda en todos los casos de instalación de equipo
eléctrico en nuestro auto, lo mejor es desconectar antes que nada el
polo positivo de nuestra batería, para así evitar cortos o dañar nuestro
equipo por alguna mala conexión.

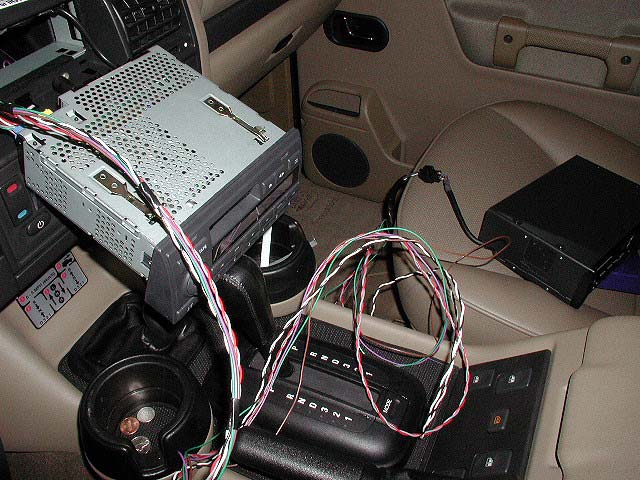

Bueno, al igual que cuando vamos a sustituir el autoestereo de
nuestro vehículo, lo primero que tienes que hacer es quitar el estereo
de agencia, o algún otro estereo que traiga tu vehículo, para esto lo
mas probable es que vayas a necesitar las llaves especiales para
sacarlo, o en su defecto algún desarmador, pinzas o alambres de
acero.

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

Después tenemos que definir que tipo de caja de discos vamos a
utilizar, si es una directa, es decir, que nuestra autoestereo la pueda
controlar, o es una con modulador de FM, la cual vamos a manejar
por medio de un control independiente o display incluido en la caja,
y sintonizado por medio de nuestro radio.

Existen algunos autoestereos de fábrica, capaces de controlar cajas
de discos, aunque algunas veces se requiere de poner un adaptador
para que éstos puedan controlar la caja de discos. Estos
adaptadores los podemos conseguir en alguna boutique de
prestigio. Algunas marcas son Blitz, Peripheral, entre otras.

 Conexion caja de discos 100.jpg

Una vez definido el tipo de caja de discos que vamos a instalar,
procedemos a hacer las conexiones.

Cuando se trata de una caja de discos directa, lo único que
tenemos que hacer es conectar el cable negro que viene con la
caja, a la entrada de BUS o AINet que tenga nuestro autoestéreo, así
como los cables de RCA de la caja a las entradas de audio del
autoestereo.

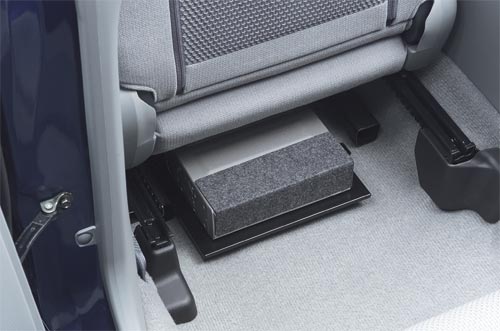

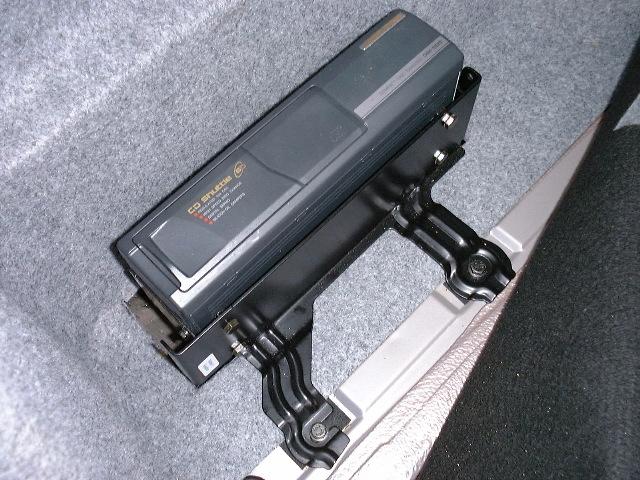

Ya una vez conectados estos cables procedemos a colocar la caja
de discos en el lugar elegido, que puede ser en la guantera, en la
cajuela, debajo de algún asiento, etc. Es cuestión de gustos y
necesidades.

Aunque siempre hay que cuidar que se encuentre en lugar donde novaya a sufrir golpes, ya que podemos dañar el sistema de amortiguamiento o el láser.

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

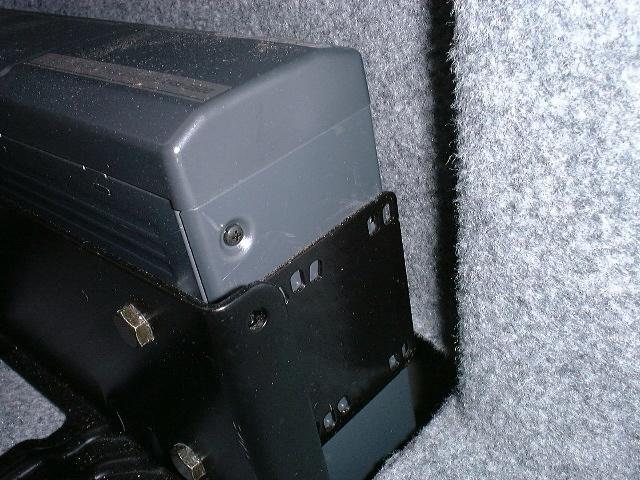

Una vez que se encuentre ubicado el lugar y sepamos en que
posición se encontrará nuestra caja, seleccionamos la posición de
los resortes de la caja de acuerdo a su posición, ya sea vertical u
horizontal.

 Conexion caja de discos 100.jpg

 Conexion caja de discos 100.jpg

Ya hecho esto, ahora si montamos la caja en su lugar, así como el
estereo, y hacemos la prueba de sonido.
Cuando se trata de una caja de discos con modulador de FM, se
hacen los primeros pasos hasta llegar a la etapa de conexión.

Para ésta parte necesitarás tomar alimentación tanto de corriente
como de tierra, y ésta la debes de tomar de los respectivos
distribuidores, o directamente de batería y chasis.

Al igual que los estereos, el cuadro de conexión también cuenta con
un cable de corriente directa (en amarillo regularmente) y un cable
de ignición de llave (en rojo).

Estas conexiones debes realizarlas al igual que con el autoestereo.

En el mismo cuadro de conexiones se encuentra el cable negro de
tierra, ya sabes a donde conectarlo.

Encontramos también una entrada de antena, es para conectar la
antena de tu carro, y otra que es la salida, ésta se conecta a la
entrada de tu autoestereo.

Desde éste cuadro de conexiones sacaras el cable negro grueso
que irá a la caja de discos, así como los RCA de audio, y el control
remoto o display para controlar tu caja.

Este control se recomienda colocarlo al alcance del conductor.

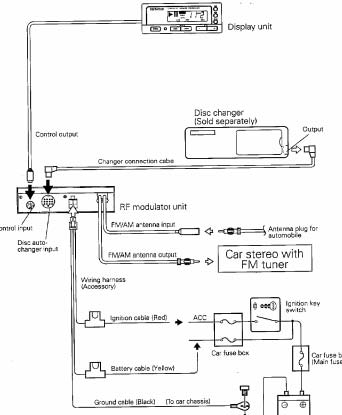

 Diagrama:

 Conexion caja de discos 100.jpg
