Instalación de esferas de plasma

Instalación de esferas de plasma

Cómo cambiar las esferas de serie por unas de plasma con iluminación azul

Después de desmontar el cuadro del salpicadero, y de desembalar el
kit de las esferas de plasma, vamos con su identificación.

 Cambiar esferas 101.jpg

Una vez abierto el cuadro, pasamos a identificar qué bombillas
iluminan el cuadro, y cuales son auxiliares, por ejemplo, del indicador
de gasolina o temperatura. En nuestro caso, las bombillas marcadas
en azul son las auxiliares, y las marcadas en rojo son las principales.

 Cambiar esferas 101.jpg

Procedemos a quitar las bombillas principales, ya que la iluminación
la dará la propia esfera, y aprovecharemos los agujeros que nos
quedan para pasar los cables de plantilla y del relé.



 Cambiar esferas 101.jpg

En nuestro caso, para quitar las esferas, tenemos que separar la placa
de las agujas y del motor de agujas del resto del cuadro, presionando
las patillas y girando las muescas que trae el cuadro.



 Cambiar esferas 101.jpg

Así es como queda una vez separadas las piezas; la placa de agujas del
la parte delantera del cuadro.



 Cambiar esferas 101.jpg

Extraeremos las agujas del cuadro, ayudados con un tenedor, y
haciendo palanca para extraerlas, con cuidado de no doblar el eje por
el que van introducidas. Una vez quitadas, quitaremos las esferas de
serie, bien, despegándolas como en nuestro caso, o quitando los
tornillos en el caso de otros modelos.



 Cambiar esferas 101.jpg

Colocaremos la plantilla de plasma en su nuevo lugar, con el lado
color crema hacia arriba, y el color plata hacia abajo, sin dejar ningún
cable entre la plantilla y el plástico.



 Cambiar esferas 101.jpg

Una vez colocada, ponemos las nuevas esferas y las agujas, con
cuidado de no doblar el eje.



 Cambiar esferas 101.jpg

Terminamos de poner todas las partes de las esferas y las agujas, y
comprobamos que suben y bajan perfectamente CON LAS ESFERAS
EN POSICIÓN VERTICAL, ya que pueden funcionar bien si las
tenemos apoyadas horizontalmente, pero al ponerlas en su posición
vertical se pueden trabar.

 Cambiar esferas 101.jpg

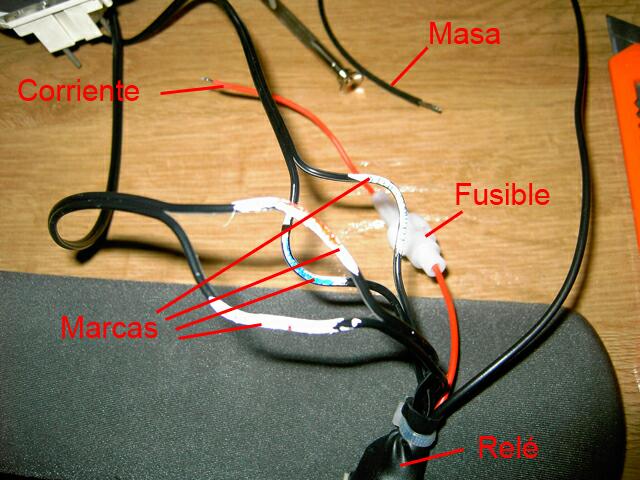

Ahora tenemos que identificar los cables que son de corriente, y los
que son de masa. Para ello haremos 4 marcas de colores en los cables,
y cortaremos los cables por la mitad de la marca para pasarlos por los
agujeros de la placa de motores.

 Cambiar esferas 101.jpg

En esta imagen se ven los cables pasados a través de los agujeros, y
colocada la placa de motores de agujas. Una vez pasados los cables,
volveremos a empalmarlos. Recomiendo pasar los cables por uno de
los agujeros de los extremos, y reservar el central para conectar el
casquillo, como se verá a continuación.

 Cambiar esferas 101.jpg

Las esferas de plasma no suelen llevar los indicadores de dirección ni
el de batería o luces. Por ello recortaremos estos segmentos de la
esfera antigua, y la pegaremos en el plástico, en su posición
correspondiente. El segmento de color negro no se verá una vez
montadas, solo se verá el segmento que se iluminará.

 Cambiar esferas 101.jpg

La corriente para que se iluminen las esferas, las tomaremos de las
tomas de corriente de las antiguas bombillas. Para ello, cogeremos una

bombilla antigua y la separaremos del casquillo, al que soldaremos los cables.

 Cambiar esferas 101.jpg

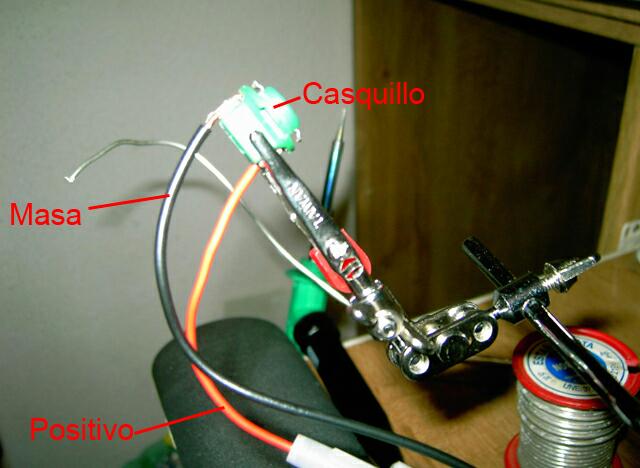

En el casquillo, soldaremos en una patilla la toma de corriente, y a la
otra la toma de masa, de la manera que se ve en la imagen.

 Cambiar esferas 101.jpg

Una vez soldados, pondremos el casquillo en su posición, como si de
una bombilla se tratase. Hay que observar la polaridad del casquillo
para ponerlo en su lugar. En nuestro caso la toma de corriente nos
queda a la izquierda y la masa a la derecha. Si una vez montado el
cuadro, la plantilla no os luce, habrá que darle la posición contraría al
casquillo. Para no tener que desmontarlo y saber como van, podes
seguir el dibujo del cuadro.

 Cambiar esferas 101.jpg

Este es el resultado del cuadro una vez montado, sin iluminarlo.

 Cambiar esferas 101.jpg

Y este es el resultado una vez iluminado.

 Cambiar esferas 101.jpg
