Manual para fabricar un bafle en el interior de una llanta

En este manual veremos como hacer un cajón en el interior de nuestra llanta de
refacción eliminando la necesidad de comprar un estorboso cajón de MDF y obteniendo
los mismos resultados acústicos q este. Ahorraremos espacio ya que no se notara q hay
un woofer sonando en la llanta de refacción. Es una idea muy original y sobre todo muy
funcional.

El procedimiento es muy rápido y sencillo una vez ya estudiado el manual anterior y
habiendo practicado un poco con la fibra.

Los materiales q vamos a necesitar son los siguientes :

  • 1 kilo de tela de fibra de vidrio
  • 3 litros de resina con su respectivo catalizador
  • Una brocha
  • Maskin tape
  • 1 ½ metros de MDF del espesor q sea
  • Una pedazo de lycra (2 metros)
  • Alambres gruesos, unos 10

Paso 1

El primer paso es muy secillo , lo q tenemos q hacer el retirar el rin que trae nuestra
llanta de refacción, para esto lo habra q desinflarla antes y después podemos hacer
palanca con una polea o con un pedazo de madera en forma de barra.

Paso 2

El paso 2 consiste en hacer la base para lo q será todo el cajón , para esto se hará lo
siguiente :

- Primero costaremos un circulo con la medida del tamaño del Rin q debería ir en la
llanta , en este caso fue de un Rin medida 17” , así q haremos el aro mas pequeño a la
medida del rin , en este casi se hizo de 25 cm. de diámetro

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

Este circulo de MDF q hicimos ira colocado en la parte trasera del neumático, ósea la
parte q no se ve q iría pegada a la carrocería en donde el neumático va colocado en el
auto (25.0 cm).

Una vez hecho el circulo de MDF vamos a hacer con MDF un aro el cual ira en la parte
visible del neumático , osea en la parte en la q se colocara el woofer. Este aro nos
servirá para poder colocar la base para el woofer q sostendremos.

El aro debe tener un diámetro de acuerdo con el neumático , en este caso fue de 42.5
cm. de diámetro y le agregamos 3 cm. extras de MDF para crear el aro (42.5 cm – 3 cm).

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

Una vez realizado el circulo y el aro de MDF , procedemos a acomodar los alambres
para unir los las dos piezas y así formar algo como esto :



Esta pieza será como el esqueleto de todo el cajón.

Paso 3

Una vez q ya tenemos el esqueleto formado , sigue forrarlo de fibra de vidrio con su
respectiva resina aplicada en pequeños pedazos los cuales vamos uniendo a la estructura
, para este paso utilizaremos unas 4 a 7 capas de fibra dependiendo en tamaño del cajón.

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

Paso 4

Una vez realizado esto quedara algo como esto :
Una vez q hayamos terminado de aplicar lar capas solo basta con ir lijando para que
quede una estructura definida , esto se hace tanto por dentro como por fuera de las
estructura , en este Caso no nos vamos a preocupes por pintarlo ni enmasillarlo ya que
no se va a ver la estructura porque irá dentro del neumático, no importa si quedan
algunos desperfectos en el interior de la estructura , esto no afecta en la acústica del
woofer.

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

Paso 5

Este paso es el mas complicado , se trata de formar la base para colocar el woofer. Lo
primero q tenemos q hacer es fabricar un aro para colocar el woofer deseado, en este
caso fue un woofer de 10 “ por lo q hicimos un aro de 25 cm con un extra de 3 cm.

Una vez hecho el aro procedemos a utilizar mas cables para adherir el aro a la estructura
previamente hecha.

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

Ya q hemos unido los alambres a la base con pedazos de fibra de vidrio para adherirlos
bien a la base tenemos q cortar la lycra en pedazos redondos para q abarquen el
diámetro de nuestro cajón , en pocas palabras vamos a fabricar la tapa superior del cajón

Alambres
Aro woofer
Base vista desde arriba



Paso 6

Una vez q tapamos con la lycra tenemos q aplicarle varias capas de resina para q
endurezca , si pueden aplíquenle encima 1 o 2 capas de fibra de vidrio para q endurezca
más, no hay problema si no lo hacen.

Una vez hecho esto solo falta cortar el aro para colocar el woofer , esto lo pueden hacer
con una caladora o una cierra manual.

Para detallar la tapa nosotros elegimos forrarla con tela automotriz, si ustedes lo desean
pueden enmasillarla y pintarla a su gusto o hacer lo mismo q nosotros ,es cuestión de
gustos.

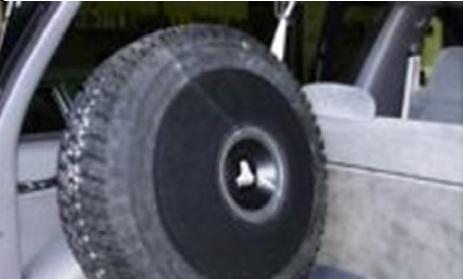

 Llanta fibra de vidrio106.jpg Llanta fibra de vidrio100.jpg

That´s it.
